置いた瞬間に枚数がわかる!! 超コンパクトな画像枚数カウンター

正解枚数をセットしておけば瞬時に合否判定します。高解像度カメラと高精度な画像処理アルゴリズムで1秒間に10回～20回枚数をカウントします。

製品特徴

特徴

使いやすさ

リアルタイム計数により、スタートボタンを押すことなく置いた瞬間に枚数がわかります。

紙を置いて取り除いた時に自動的に履歴に保存する「自動履歴モード」。

置かれた紙の状態を画面で確認できるため、効率的に紙を揃えることができます。

計数モード付き。検査は行わず枚数のみ表示します。（数がわからないものの計数に便利）

生産回数機能付きで生産回数ごとにメッセージが表示されます。

非接触

計数対象（紙、フィルム、薄板など）に機構部が触れることがないため、計数によって製品に傷が付く心配がありません。
計数をするための可動部がないため機械の定期メンテナンスが不要です。
計数時の機械音も出ません。

安定した計数精度

異なる３エリアでカウントして数の一致を確認するため正確に計数が行えます。

３エリア全てにおいて、計数結果が連続して同じになるかをチェック（指定連続回数は1-100回）

エリア平均化機能により紙や板の状態に左右されにくい安定した計数を実現しました。

製品紹介動画

対象物ごとの計数画面の動画はこちら（youtubeへ移動します）

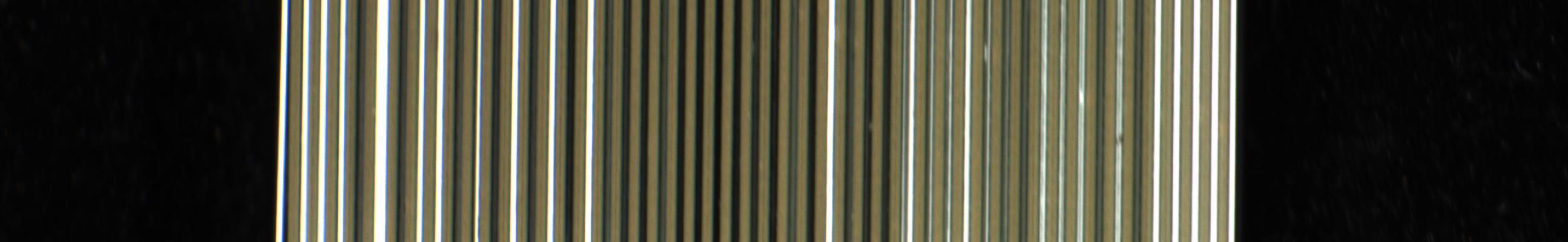

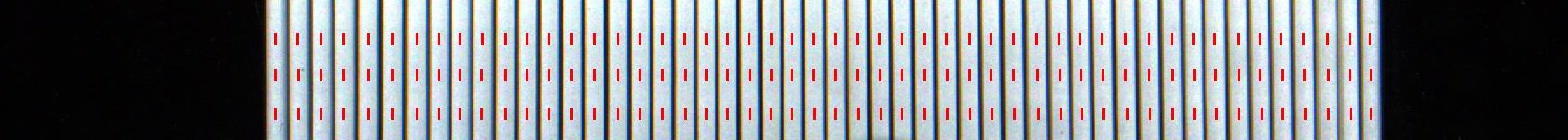

合紙を含む基板の生画像（茶色の基板のみを計数したい場合）

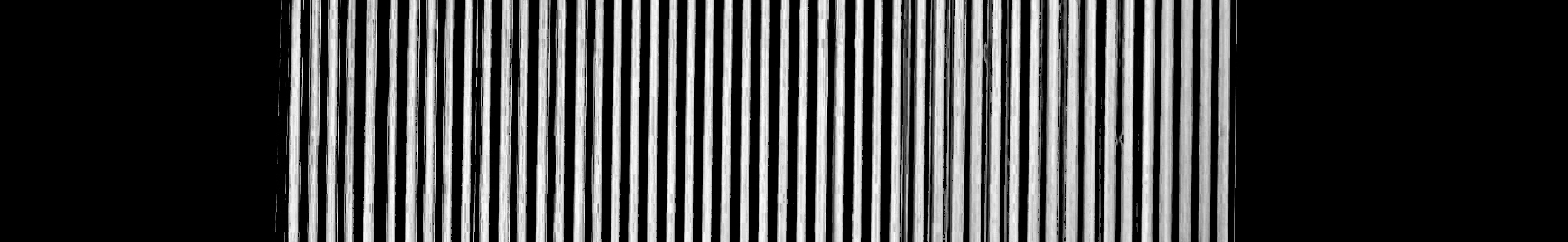

一般的な画像処理では上の図の様なモノクロ画像になってしまい、合紙や隙間の影が影響して正確なカウントができません。

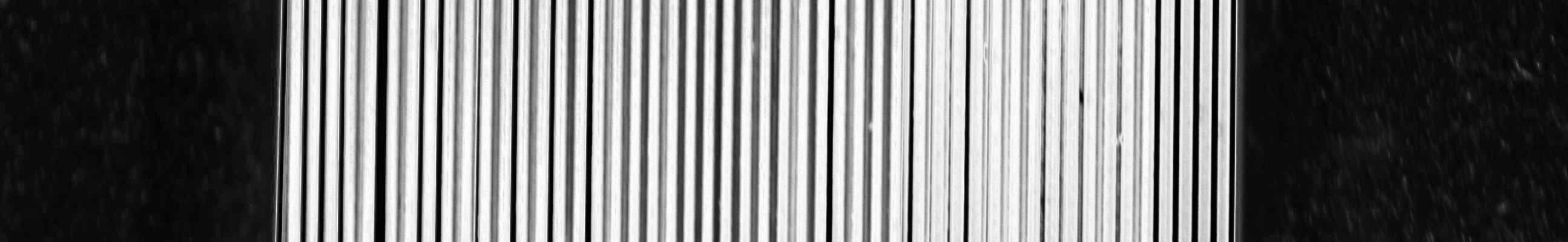

EasyNumbersは指定した色とそれ以外色を切り分け、正確にカウントする機能を備えています。

履歴管理機能

履歴のCSVファイルへの保存機能付き。

検査履歴を自動保存（Logが残せます）。

履歴の印刷機能付き。

撮影画像保存機能付き。

・検査対象

1回以上折られている紙（約0.1ｍｍ以上）
クレジットカード
医薬品の添付文書
能書
折りたたんだ小箱
パンフレット
ブックレット
電子基板等

是非サンプル品をお送り下さい。計数可能か検証させて頂きます。
また、デモ機の貸し出しも行っております。

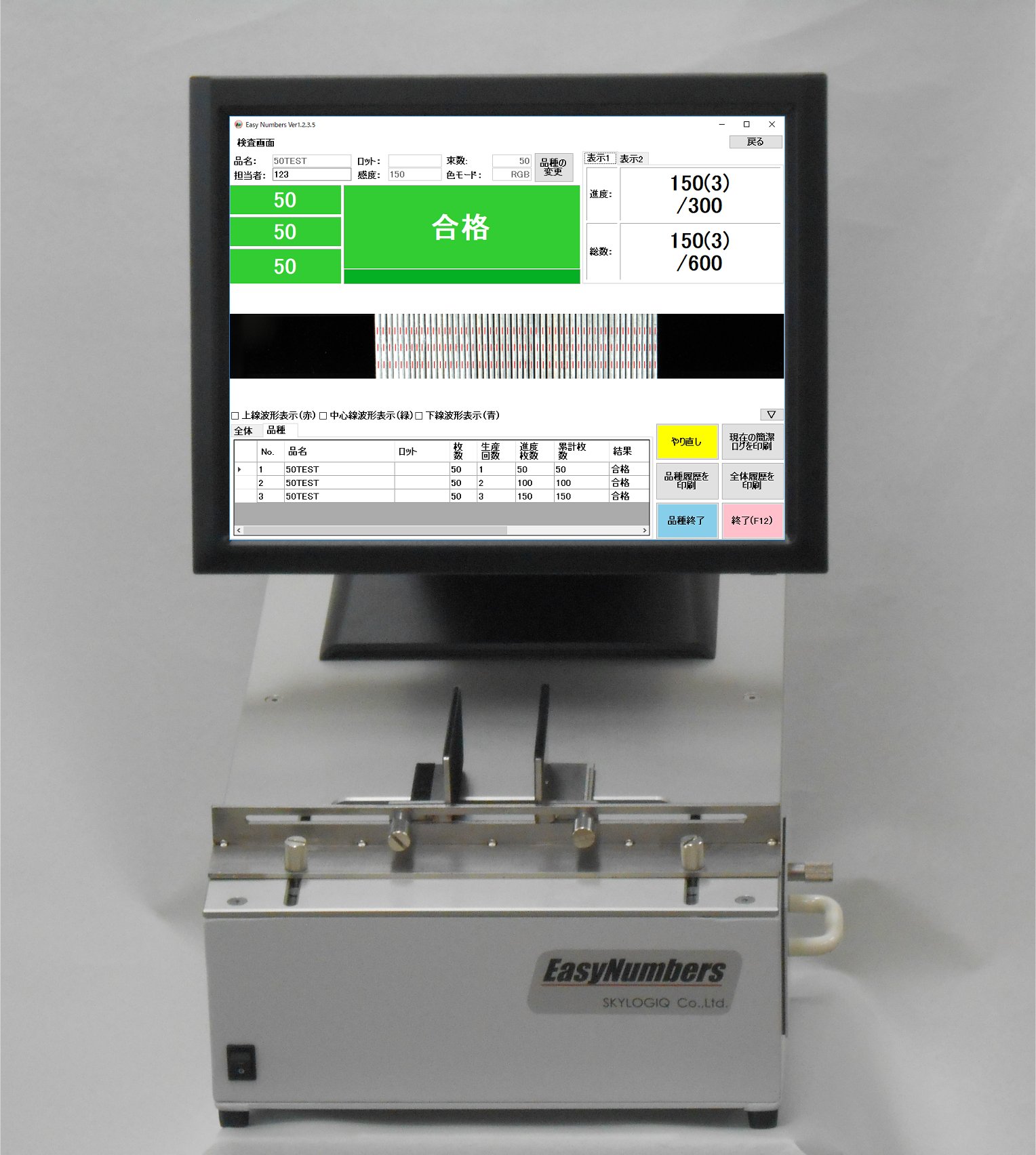

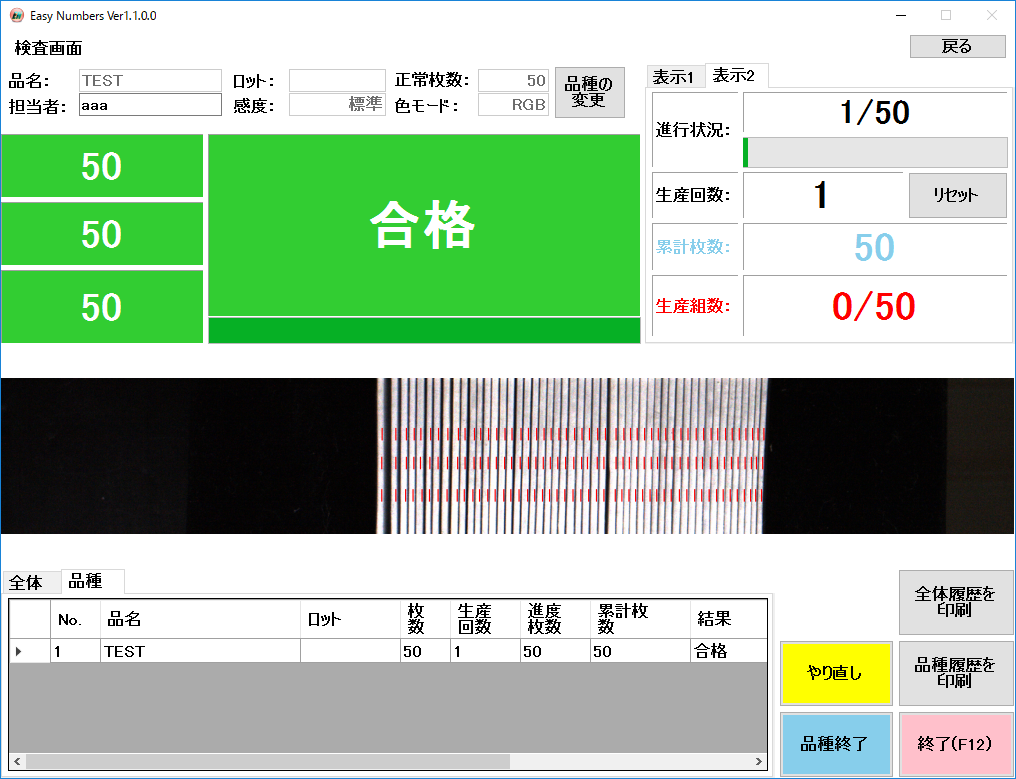

・メイン画面
合格：青・不合格：赤の色分けで検査結果が一目でわかる。
※計数モード時は色の変更はありません。
生産回数自動更新！
累計枚数もわかります。
リアルタイムで画像が表示されます。
画像にカウント位置の線表示機能付き

履歴に自動追加。
履歴をCSVファイルで名前を付けて保存機能付き。
※履歴はLogとして自動保存されています。
履歴を印刷機能付き

・得意な検査品
折った紙やクレジットカード等の比較的厚みのある紙またはカード。

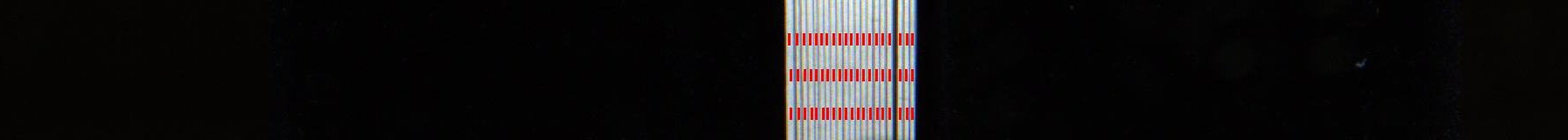

合紙を含む極薄電子基板、端面に複数の色を持つ層状の製品にも対応しています。

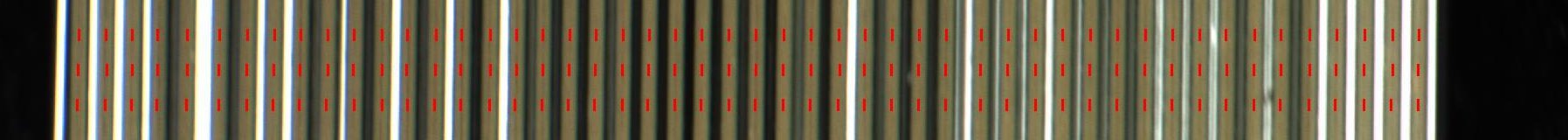

1回折りの紙

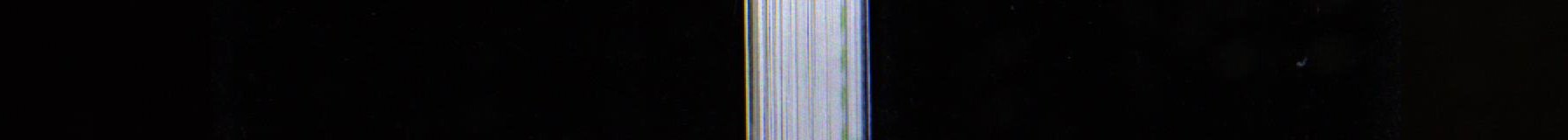

複数回折りの紙

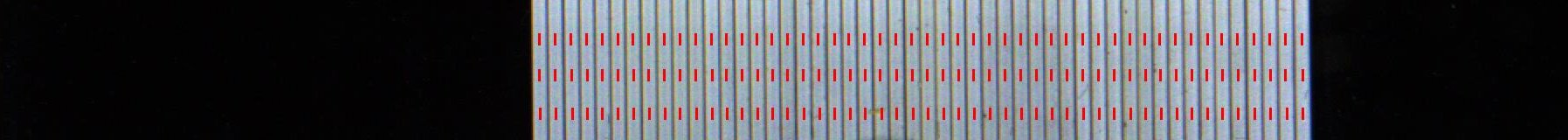

プラスチックカード

・不得意な検査品
裁断されて断面に凹凸が無く、影ができにくいものは不得意です。

・基本システム構成と価格、オプションサービス

●　基本システム
　PC + ディスプレイ+ カウントステーション + LANケーブル + ACアダプタ
　価格：下記にお問い合わせください。

●　オプション品
　・無停電電源（UPS)
　・消耗品　　照明用LEDなど
　・A4プリンター

●　オプションサービス
　・遠隔サポート　　メール、電話、テレビ電話などによる操作やトラブルなどのサポート
　・設置やオペレーショントレーニングのサービス
※オプションサービスにつきましてはお客様の検査対象や所在地により変わりますのでお問い合わせください。

・仕様
　
●　カウントステーション寸法
　300mm(W) x 110mm(H) x 500mm(D) 以下（PC、ディスプレイ除く）

●　計数機能
　RGB全成分、R、G、B各成分のみでデータ抽出
　中央1ラインのみ、または中央＋上下3ラインでの計数

●　計数頻度
　毎秒10~20回程度

●　対象
　寸法B5以下の折り加工された紙、厚みのある紙、カード等
　電子基板（極薄基板、合紙にも対応）

●　枚数
　20-100枚程度

弊社製品「EasyNumbers」は、生産性向上設備（または経営力工場設備）として、日本印刷産業機械工業会様に製品登録をいたしました。経済産業省や中小企業庁に日本印刷産業機械工業会様の証明書を提出することにより、お客様が支援措置を受けることができる可能性がございます。
(生産性向上特別措置法は令和5年3月31日まで)
支援措置の内容につきましては、こちらをご参考くださいませ。
