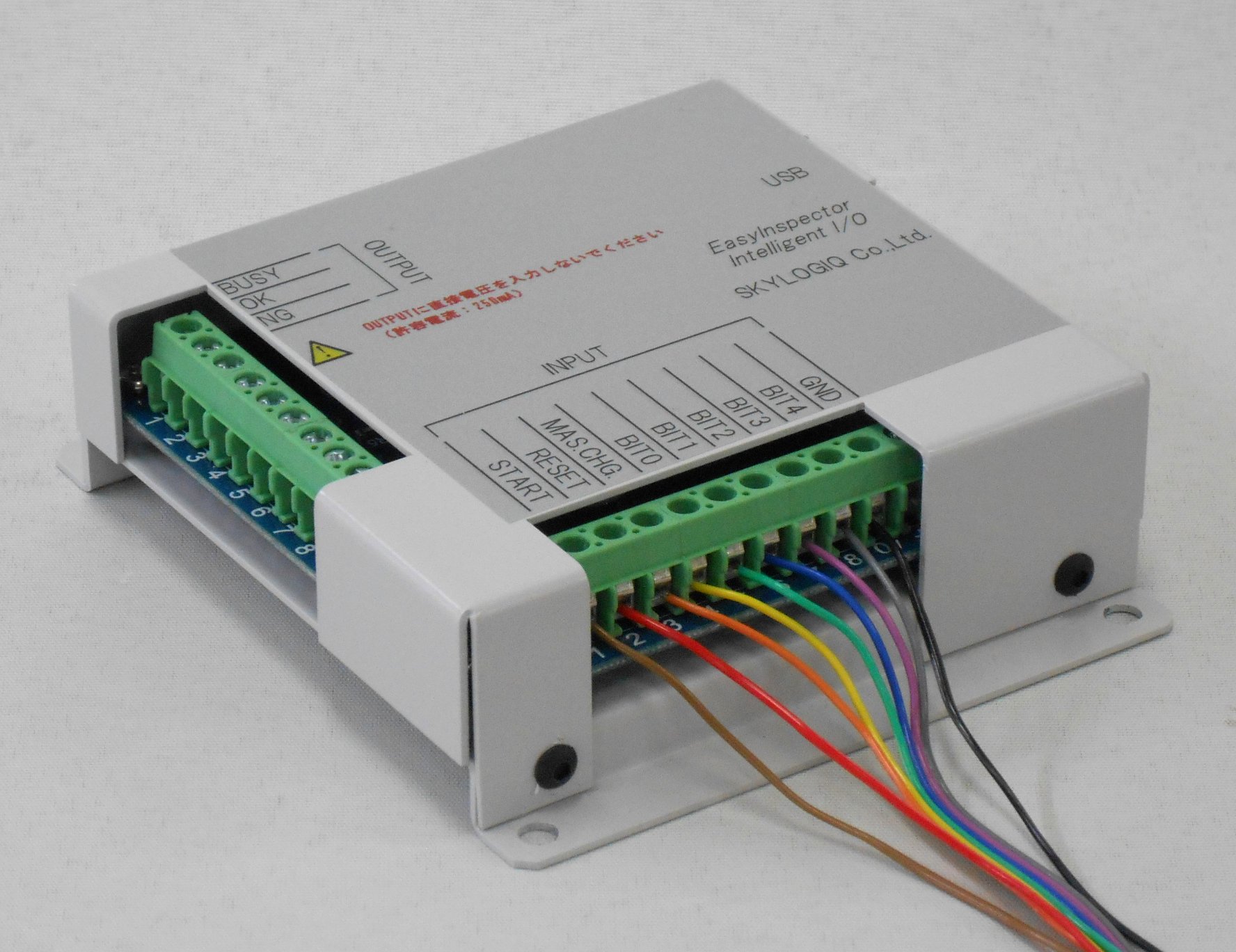

インテリジェントI/Oユニット(マスター型外部制御)
I/Oだけでマスター画像の切り替えと検査の実行ができるユニットです。
従来品のUSB I/Oユニットではマスター画像の切り替えが出来ず、シーケンサーからマスター画像の切替制御をする場合はRS232Cの通信による命令を出す必要がありました。
インテリジェントI/Oでは、シーケンサーのI/O出力とインテリジェントI/OユニットのI/O入力を接続することにより、I/Oの切替だけで32通りのマスター画像を切り替え、検査を実行することが可能です。
従来品のUSB I/Oユニットではマスター画像の切り替えが出来ず、シーケンサーからマスター画像の切替制御をする場合はRS232Cの通信による命令を出す必要がありました。
インテリジェントI/Oでは、シーケンサーのI/O出力とインテリジェントI/OユニットのI/O入力を接続することにより、I/Oの切替だけで32通りのマスター画像を切り替え、検査を実行することが可能です。
価格とセットオプション
インテリジェントI/Oユニット
型番：EI-ITIO-T01 49,000円（税抜き）

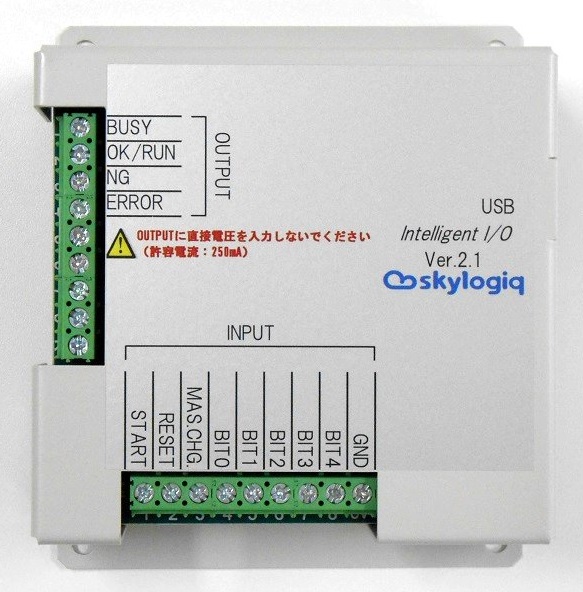

Intelligent I/Oユニットは画像検査ソフト「EasyInspector」を外部I/O信号によって制御するための装置です。
検査開始トリガ入力はA接点またはオープンコレクタ、検査中（BUSY）・判定（OK/NG）出力はオープンコレクタ（最大250ｍA）です。
型番：EI-ITIO-T01 49,000円（税抜き）
Intelligent I/Oユニットは画像検査ソフト「EasyInspector」を外部I/O信号によって制御するための装置です。
検査開始トリガ入力はA接点またはオープンコレクタ、検査中（BUSY）・判定（OK/NG）出力はオープンコレクタ（最大250ｍA）です。
インテリジェントI/O（フットスイッチ付き）
型番：EI-ITIO-S01 54,000円（税抜き）
使いやすいフットスイッチとインテリジェントI/Oのセットです。
ハンズフリーで検査を開始できるため効率的に作業ができます。
手押ししてももちろんOK。
型番：EI-ITIO-S01 54,000円（税抜き）
使いやすいフットスイッチとインテリジェントI/Oのセットです。
ハンズフリーで検査を開始できるため効率的に作業ができます。
手押ししてももちろんOK。
インテリジェントI/O（表示灯付き）
型番：EI-ITIO-P01 74,000円（税抜き）
便利な表示灯とインテリジェントI/Oのセットです。（赤＝NG、黄＝BUSY、緑＝OK）
型番：EI-ITIO-P01 74,000円（税抜き）
便利な表示灯とインテリジェントI/Oのセットです。（赤＝NG、黄＝BUSY、緑＝OK）
インテリジェントI/O（スイッチ、表示灯セット）
型番：EI-ITIO-PS01 79,000円（税抜き）
上記オプションをまとめたセットです。
型番：EI-ITIO-PS01 79,000円（税抜き）
上記オプションをまとめたセットです。
インテリジェントI/Oユニットの接続は、USB接続になります。
パソコン側には、RS232Cデバイスとして認識されます。
パソコン側には、RS232Cデバイスとして認識されます。
従来のI/Oユニットとの比較
| 従来のI/Oユニット（スレーブ型） | インテリジェントI/Oユニット（マスター型） | |
| マスター画像の切替 | × | ◯ |
| I/Oユニットの複数台接続 | × | ◯ |
| 検査開始トリガー | ◯ | ◯ |
| 検査結果出力 | ◯ | ◯ |
| EIの繰り返し検査機能 | ◯ | ×（※1） |
| 対応bit数 | 32bit | 32bit、64bit |
| 検査開始までのディレイ | △（※2） | ◯ |
※1： 外部から繰り返しトリガをかける必要があります。
※2： 200ms程度の揺らぎがあります。
※2： 200ms程度の揺らぎがあります。
製品仕様
| 項目 | 内容 |
| 電源 | USBバスパワー |
| 消費電流 | 100ｍA(+端子からの出力分を除く） |
| 端子台 | 3.81mmピッチねじ止め端子 |
| 入力信号形式 | 接点入力またはオープンコレクタ入力 |
| 出力信号形式 | オープンコレクタ出力 |
| 出力信号電流 | 最大 30V 250mA |
| 温度条件 | ＋5℃～35℃ |
| 湿度条件 | 10％～80％（ただし、結露しないこと） |
